概述

采用弧光檢測功能和過電流檢測雙判據原理及快速繼電器Triac技術，原理簡單，動作迅速可靠

TYAP9000-H系列電弧光快速母線保護系統原理簡單，動作迅速可靠，能夠有效減輕電弧光對設備和人身的傷害。采用弧光檢測功能和過電流檢測雙判據原理，在跳閘回路中采用快速繼電器Triac技術，使保護動作快，可靠性高，填補了中低壓專用快速母線保護的空白。確保保護系統跳閘出口動作時間小于1ms.

系統組成

天一智能母線電弧光保護系統主要有主控系統，電源模塊，電流單元，弧光單元，弧光探測單元及連接各部件之間的光纖和數據線組成。電弧光保護系統的弧光單元和電流單元可以分散到不同的開關柜內，把檢測到的弧光或電流信號傳送到主控系統，主控系統收集到這些必要的數據，根據實際情況輸出跳閘信號到斷路器。

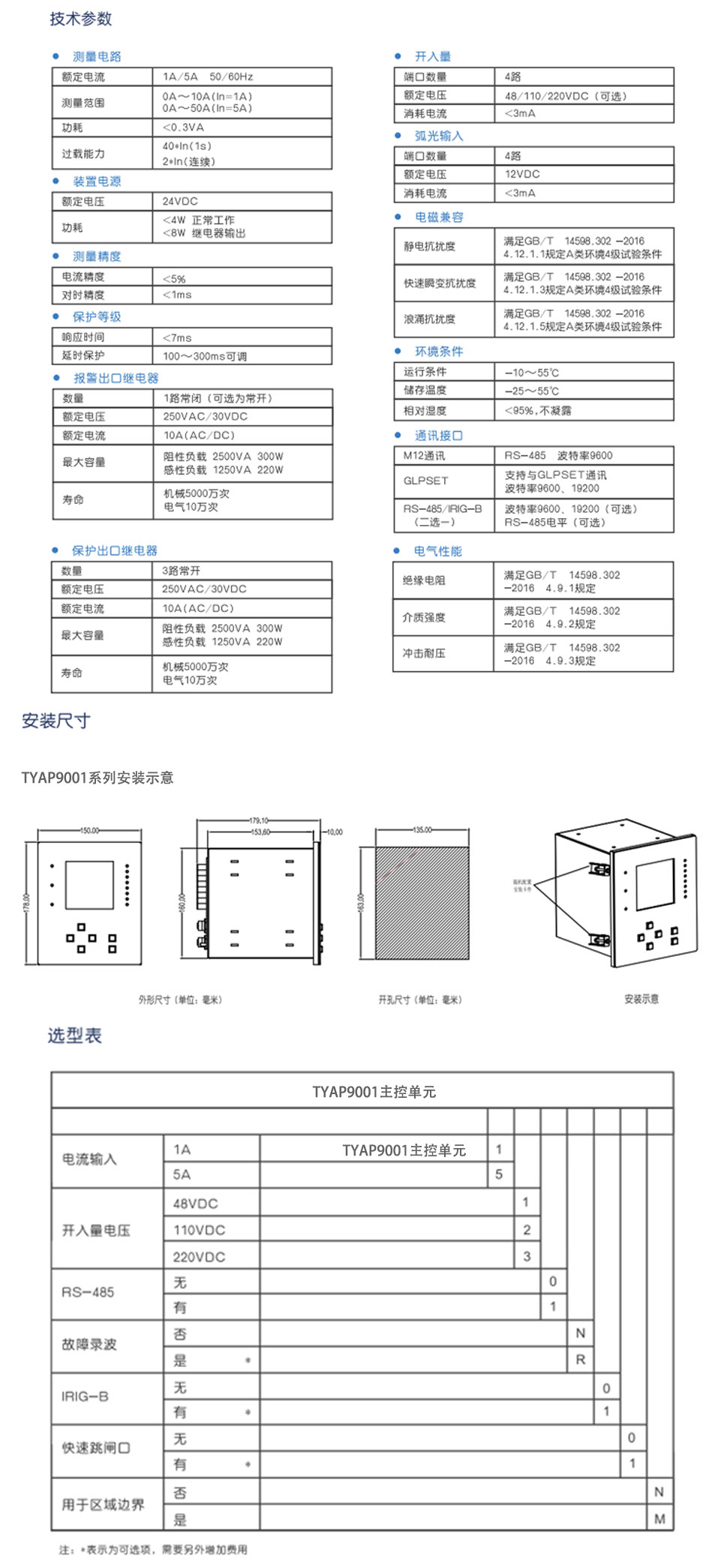

一、主控單元

TYAP9001/TYAP9002主控單元具備電流保護及弧光保護功能，同時還能與各個子單元進行數據交互、與上位系統通訊，具有錄波功能，可以通過液晶屏顯示本機信息、對本機進行設定及顯示各子單元的信息。TYAP9001/TYAP9002也可以單獨使用在簡單系統中。TYAP9001/TYAP9002的主要功能如下：

ABC及零序電流過流檢測                         100條事件記錄

ABC及零序電流采集                                輸出過流判據

4路弧光檢測功能                                     故障錄波

4路開入                                                   匯總各個子單元事件記錄

4路開出                                                   匯總各個子單元狀態

故障及狀態LED指示                                 時鐘功能

保護電流可設置                                       支持IRIG-B對時協議

專用數據連接接口                                    支持MODBUS

具備溫度檢測功能                                    支持GLPSET

二、系統電源

弧光保護系統的一個獨立電源，負責給主控系統供電，再由主控系統提供給弧光單元和電流單元工作電壓。

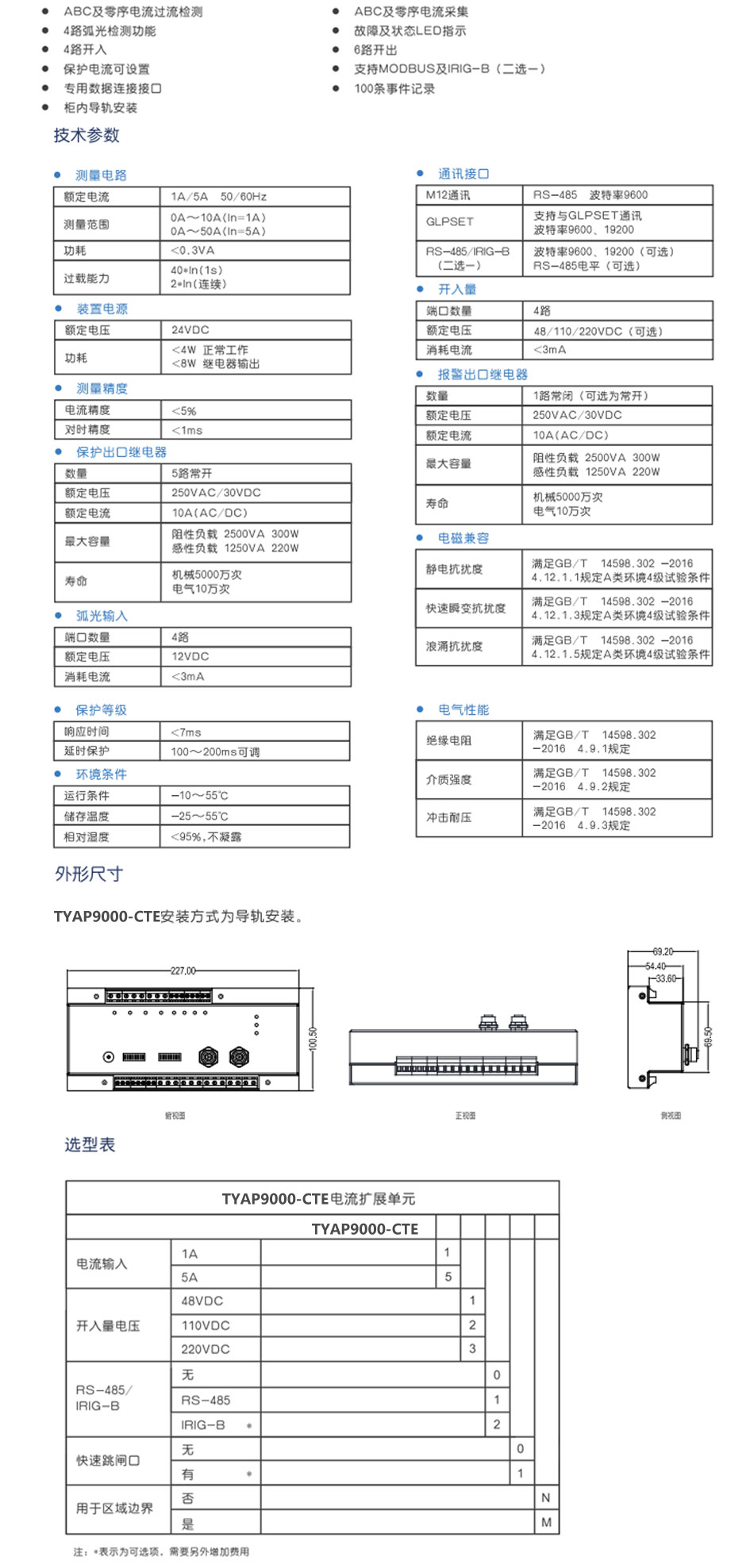

三、電流單元 TYAP9000-CTE

電流單元用于測量電源進線柜的電流信號電流單元用來確保電弧光保護系統在不同運行情況下的跳閘邏輯可操作性。

TYAP9000-CTE主要功能如下：

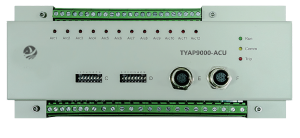

四、弧光單元 TYAP9000-ACU

主控系統可通過外接弧光單元進行測量點的擴展。

五、弧光探測單元

專用于母線保護的無源弧光探測單元，是探測弧光的光感應元件，當發生電弧光故障時，光強度大幅度增加，弧光探測單元可直接將光信號傳給主控系統或者弧光單元。
